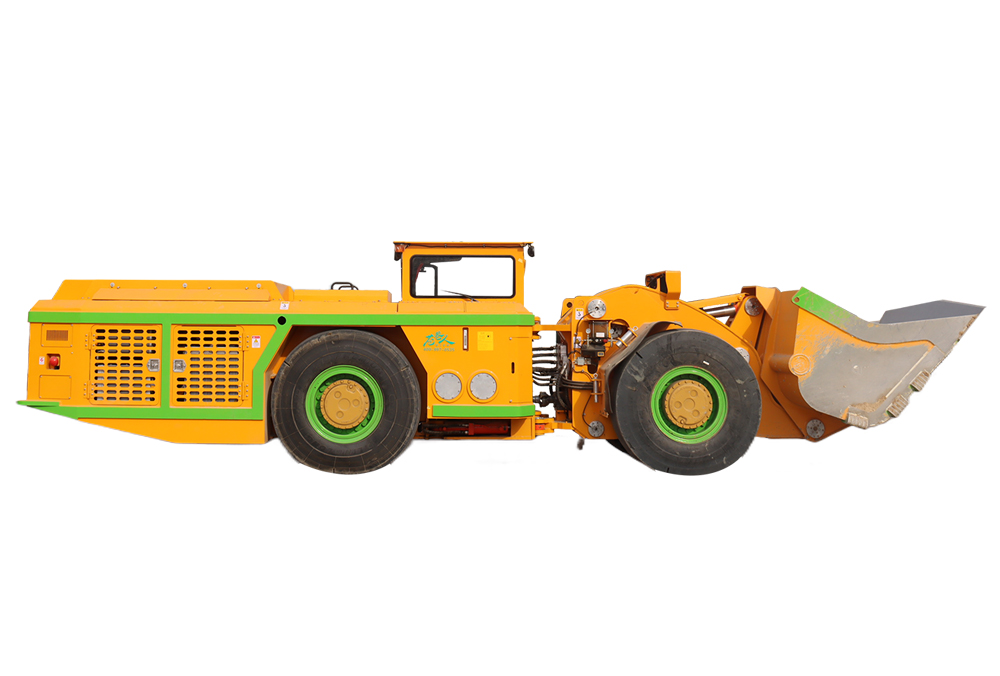

WJL-7地下電池動力鏟運機專為國內外中、小型地下非煤礦山設計，采用磷酸鐵鋰電池，開關磁阻電機，配置標準斗容3m3, 額定載重7噸，適配巷道最佳尺寸(寬*高)≥3.5米*3.5m。
● 雙開關磁阻電機，動力強勁，高效節(jié)能。
● 磷酸鐵鋰電池，實時監(jiān)控，安全性高。
● 井下工作零排放，低噪音，環(huán)保。
● 電機直驅變速箱，傳動效率高。
● 封閉駕駛室，冷暖空調，通過FOPS&ROPS認證。
● 整車電控集成操縱系統，多媒體大屏。
生產能力
行駛載重 | 7000 kg |
牽引力 | ≥120kN |
鏟取力，收斗 | ≥100kN |
標準鏟斗 | 3 m3 |
最大爬坡 | 25% |
設備尺寸
外形尺寸 | 9600x2000x2250 |
卸載高度 | 1800 mm |
轉向角 | 40° |
轉彎半徑 | 6100 mm外/3100 mm內 |
前后向行駛速度(水平/滿載)
最大行駛速度 | 25 km/h |
空載重量
整車重量 | 22 500 kg |
前橋載荷 | 7 500 kg |
后橋載荷 | 15 000kg |
電池
動力電池 | 磷酸鐵鋰 |
額定能量 | 282 KWh |
額定電壓 | 614 V |
額定容量 | ≥460 Ah |
防護等級 | IP67 |
冷卻方式 | 液冷 |
電機
行走電機 |
| 油泵電機 |
|
額定功率 | 100 kW | 額定功率 | 90 kW |
冷卻方式 | 液冷 | 冷卻方式 | 液冷 |
防護等級 | IP67 | 防護等級 | IP67 |
車橋
驅動橋 | DANA 16D |
輪胎
輪胎型號 | 17.5-25S |
輪輞 | 14.00 |
